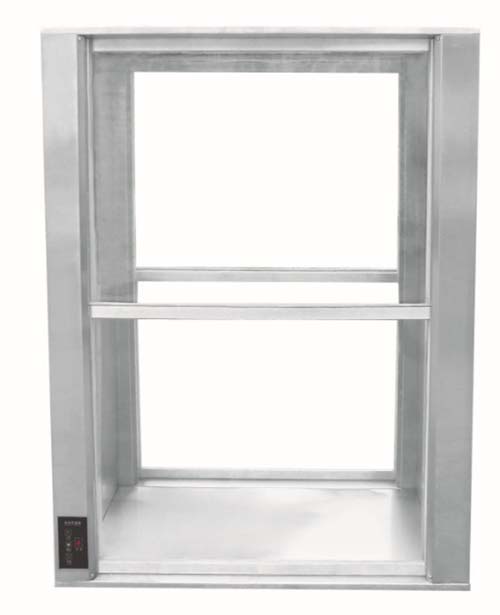

手动升降传递窗

手动升降传递窗与医用电动升降式传递窗和自动升降玻璃传递窗是无尘车间洁净室的一种净化设备领域,手动升降传递窗与自动升降传递窗特别是一种双通道电动升降传递窗。

手动升降传递窗与医用电动升降式传递窗和自动升降玻璃传递窗是无尘车间洁净室的一种净化设备

净化设备技术设计传递窗作为洁净室的一种辅助设备,主要用于洁净区与洁净区、非洁净区与洁净区之间的小件物品的传递,以减少洁净室的开门次数,最大限度的降低洁净区的污染。 升降玻璃传递窗广泛应用于微细科技、生物实验室、制药厂、医院、食品加工业、LCD、电子厂等等一切需要空气净化的场所。

现阶段,传统的单门电动升降传递窗传递物品,单门操作,无法对污物和净物进行区分,污染区域的带有病菌的空气会进入洁净区域,造成空气质量不合格,影响消毒物品的质量,容易造成物品的二次污染;

一种医用电动升降传递窗,框体、设于框体内上端部的固定窗、以及设于框体内的适于上下位移的活动窗;所述框体的一侧设有用于经同步带与所述活动窗传动连接的由触摸开关控制的同步电机组件,以驱动所述活动窗上下位移。传递窗设计特点

实用新型内容本实用新型要解决的技术问题是提供一种结构简单、易于隔离的双通道电动升降传递窗。 电动升降传递窗适用于医院、制药厂、食品厂、电子厂等场所的洁净室内同一净化级别和相同压差要求区域小件物品的传递,减少开门次数,降低污染程度。

电动升降传递窗可分为: 手动型和电动型,两种都是无级升降,可以停在任何需要的位置。

不锈钢手动升降传递窗经济实惠,不锈钢电动升降传递窗更显档次,使用方便。

电动升降传递窗产品特点:

1、外形尺寸:930(L)×100(W)×1660(H)mm;

2、通道尺寸:710(L)×100(W)×750(H)mm;

3、电源:220V,0.1Kw;

4、材质:全不锈钢;

5、采用钢化玻璃视窗、透明度高、整洁美观;

6、电动升降、按钮控制、操作简单方便。手动升降传递窗特点

传递窗分别伪风淋式传递窗,不锈钢传递窗,机械互锁传递窗,电子互锁传递窗生物传递窗,除静电传递窗,落地式传递窗,内嵌式传递窗,滚筒式传递窗,标准传递窗、净化传递窗、自净式传递窗,层流传递窗,普通传递窗。 现阶段,传统的单门电动升降传递窗传递物品,单门操作,无法对污物和净物进行区分,污染区域的带有病菌的空气会进入洁净区域,造成空气质量不合格,影响消毒物品的质量,容易造成物品的二次污染;

电动升降传递窗,分别:框体、设于框体内上端部的固定窗、以及设于框体内的适于上下位移的活动窗; 所述框体的一侧设有用于经同步带与所述活动窗传动连接的由触摸开关控制的同步电机组件,以驱动所述活动窗上下位移。

实用新型内容本实用新型要解决的技术问题是提供一种结构简单、易于隔离的双通道电动升降传递窗。

为解决上述技术问题,本实用新型提供的双通道电动升降传递窗,包括:立式柜体,该立式柜体自上而下依次设置隔离室、检修室,所述隔离室的前端面设置固定的*一玻璃视窗、可升降的*二玻璃视窗,该隔离室的后端面设置固定的*三玻璃视窗、可升降的*四玻璃视窗,所述*一玻璃视窗置于所述隔离室前端面的上半部,以使所述*二玻璃视窗下降至所述隔离室的下半部时,由*一玻璃视窗和*二玻璃视窗对隔离室的前端面进行隔离;

201809281026

所述*三玻璃视窗置于所述隔离室前端面的上半部,以使所述第四玻璃视窗下降至所述隔离室的下半部时,由*三玻璃视窗和*四玻璃视窗对隔离室的后端面进行隔离;

所述隔离室的底端和所述检修室贯穿设置,立式柜体内并排设置可升降的*一传送箱和*二传送箱,所述*一传送箱/*二传送箱的前、后端分别设置前密封门、后密封门,使用时所述*一传送箱移动至隔离室的下半部、*二传送箱移动至隔离室的上半部,同时打开*一传送箱的前密封门和*二玻璃视窗时,可由隔离室的前端面对*一传送箱内进行操作,同时打开*一传送箱的后密封门和*四玻璃视窗时,可由隔离室的后端面对*一传送箱内进行操作;

所述*二传送箱移动至隔离室的下半部、*一传送箱移动至隔离室的上半部,同时打开*二传送箱的前密封门和*二玻璃视窗时,可由隔离室的前端面对*二传送箱内进行操作,同时打开*二传送箱的后密封门和第四玻璃视窗时,可由隔离室的后端面对*二传送箱内进行操作;

在使用过程中*一传送箱用于传送污物,*二传送箱用于传送净物,实现污物和净物的分开传送,避免交叉感染。

进一步,所述*一传送箱/二传送箱内设置用于消毒的紫外线灯,对置于*一传送箱/*二传送箱内的物品进行紫外线消毒。 进一步,所述*一传送箱/*二传送箱的内壁表面涂覆聚四氟乙烯涂层,使得*一传送箱/*二传送箱易于清洗,不易粘附。

进一步,所述检修室的中部设置隔板,以使所述检修室分为*一检修室和*二检修室,所述*一传送箱可下降至所述*一检修室内,所述*二传送箱可下降至*二检修室内;

所述检修室的前、后端分别设置检修门,分别用于打开*一检修室和*二检修室,使得*一传送箱、*二传送箱可分别在*一检修室、*二检修室内进行清洁、维护、修复和更换。

进一步,所述隔离室的底端设置不锈钢支撑杆,该支撑杆置于所述隔板的上方,且该支撑杆的两端与隔离室的两侧壁固定相连,用于对隔离室的底端进行支撑。

进一步,所述支撑杆的截面呈C型设置,确保其强度的同时质量较轻。 进一步,所述立式柜体的底端设置底座,避免立式柜体的检修室直接与地面接触。

进一步,所述第二玻璃视窗与所述第四玻璃视窗为互锁式设置,以使隔离室的前端面打开时后端面封闭,隔离室的后端面打开时前端面封闭。

传递窗作为洁净室的一种辅助设备



实用新型的技术效果:

(1)本实用新型的双通道电动升降传递窗,相对于现有技术,通过*一传送箱和*二传送箱实现对污物和净物的隔离传送,避免出现交叉感染;

(2)二玻璃视窗与*四玻璃视窗互锁设置,以使隔离室的前端面打开时后端面封闭,隔离室的后端面打开时前端面封闭,避免相互感染;

(3)一传送箱/*二传送箱的内壁表面涂覆聚四氟乙烯涂层,使得*一传送箱/*二传送箱易于清洗。 附说明下面结合说明书附对本实用新型作进一步详细说明: 1是本实用新型双通道电动升降传递窗的结构示意; 是中的A-A向剖视;  立式柜体1,*一玻璃视窗21,*二玻璃视窗22,*三玻璃视窗23,*四玻璃视窗24,支撑杆25,*一传送箱31,*二传送箱32,前端左门板41,前端右门板42,把手43,后端左门板44,后端右门板45,底座5,检修室6,*一检修室61,*二检修室62,滑轮63,铰链64,隔板65。

具体实施方式实施例1如图1至图3所示,本实施例的双通道电动升降传递窗,分别立式柜体1,该立式柜体1自上而下依次设置隔离室、检修室6和底座5,隔离室的前端面设置固定的*一玻璃视窗21、可升降的*二玻璃视窗22,该隔离室的后端面设置固定的*三玻璃视窗23、可升降的*四玻璃视窗24,立式柜体1的侧壁上设置传动配合的同步带(中未示出)和同步电机(中未示出),同步带的两侧分别与*二玻璃视窗22、*四玻璃视窗24传动配合,使得*二玻璃视窗22上升时第四玻璃视窗24下降,*二玻璃视窗22下降时*四玻璃视窗24上升,实现第二玻璃视窗22与第四玻璃视窗24的互锁式设置。

一玻璃视窗21置于隔离室前端面的上半部,以使*二玻璃视窗22下降至隔离室的下半部时,由*一玻璃视窗21和*二玻璃视窗22对隔离室的前端面进行隔离; 三玻璃视窗23置于隔离室前端面的上半部,以使第四玻璃视窗24下降至隔离室的下半部时,由*三玻璃视窗23和第四玻璃视窗24对隔离室的后端面进行隔离。 隔离室的底端和检修室6贯穿设置,立式柜体1内并排设置可升降的*一传送箱31和*二传送箱32,立式柜体1的侧壁上设置传动配合的传送箱同步带(中未示出)和传送箱同步电机(中未示出),隔离室和检修室6的内侧壁上还设置可转动的滑轮63,传送箱同步带与滑轮63相配合使得传送箱同步带易于滑动,传送箱同步带的两侧分别与*一传送箱31和*二传送箱32传动配合,使得*一传送箱31上升时*二传送箱32下降,第二传送箱32上升时一传送箱31下降,*一传送箱31/*二传送箱32内设置用于消毒的紫外线灯,对置于第一传送箱31/第二传送箱32内的物品进行紫外线消毒;

手动升降传递窗经济实惠,不锈钢电动升降传递窗更显档次,使用方便。

一传送箱31/二传送箱32的内壁表面涂覆聚四氟乙烯涂层,使得一传送箱31/二传送箱32易于清洗。 检修室6的中部设置隔板65,以使检修室6分为第一检修室61和第二检修室62,*一传送箱31可下降至第一检修室61内,第二传送箱32可下降至第二检修室62内;检修室6的前、后端分别设置检修门,分别用于打开*一检修室61和*二检修室62,前端检修门由对称设置的前端左门板41、前端右门板42构成,后端检修门由对称设置的后端左门板44、后端右门板45构成,前端左门板41、前端右门板42、后端左门板44、后端右门板45分别经铰链64与检修室6的边框铰接配合,前端左门板41、前端右门板42、后端左门板44、后端右门板45分别设置把手43,使得*一传送箱31、*二传送箱32可分别在*一检修室61、第二检修室62内进行清洁、维护、修复和更换;隔离室的底端设置不锈钢支撑杆25,该支撑杆25置于隔板65的上方,支撑杆25的截面呈C型设置,且该支撑杆25的两端与隔离室的两侧壁固定相连,用于对隔离室的底端进行支撑。

一传送箱31/二传送箱32的前、后端分别设置前密封门、后密封门,使用时*一传送箱31移动至隔离室的下半部、*二传送箱32移动至隔离室的上半部,同时打开*一传送箱31的前密封门和*二玻璃视窗22时,可由隔离室的前端面对*一传送箱31内进行操作,此时*一传送箱31的后密封门闭合,*三玻璃视窗23和第四玻璃视窗24对隔离室的后端面进行封闭,*二传送箱32的前、后密封门均保持封闭状态;

同时打开*一传送箱31的后密封门和四玻璃视窗24时,可由隔离室的后端面对*一传送箱31内进行操作,此时*一传送箱31的前密封门闭合,*一玻璃视窗21和*二玻璃视窗22对隔离室的前端面进行封闭,第二传送箱32的前、后密封门均保持封闭状态;

二传送箱32移动至隔离室的下半部、*一传送箱31移动至隔离室的上半部,同时打开*二传送箱32的前密封门和*二玻璃视窗22时,可由隔离室的前端面对*二传送箱32内进行操作,此时*二传送箱32的后密封门闭合,*三玻璃视窗23和*四玻璃视窗24对隔离室的后端面进行封闭,*一传送箱31的前、后密封门均保持封闭状态;

同时打开*二传送箱32的后密封门和第四玻璃视窗24时,可由隔离室的后端面对*二传送箱32内进行操作,此时*二传送箱32的前密封门闭合,一玻璃视窗21和*二玻璃视窗22对隔离室的前端面进行封闭,*一传送箱31的前、后密封门均保持封闭状态;

在使用过程中*一传送箱31用于传送污物,*二传送箱32用于传送净物,实现污物和净物的分开传送,避免交叉感染。

显然,上述实施例仅仅是为清楚地说明本实用新型所作的举例,而并非是对本实用新型的实施方式的限定。 对于所属领域的普通技术人员来说,在上述说明的基础上还可以做出其它不同形式的变化或变动。

这里无需也无法对所有的实施方式予以穷举。

而这些属于本实用新型的精神所引伸出的显而易见的变化或变动仍处于本实用新型的保护范围之中。

广州梓净所提供的空气净化产品及设备有风淋室,货淋室,初效过滤器中效过滤器高效过滤器、超净工作台,洁净工作台,传递窗,风淋室配件,风淋室控制器,化学过滤器,FFU风机过滤单元,空气自净器,洁净棚,新风柜,过滤柜,通风柜,洗手池,洁净采样车,高风效送口等等洁净室及配套用净化产品等。无尘车间净化设备广泛应用于电子、半导体、生物制药、食品加工、核工业、汽车制造业,空调暖通业行业和领域等。

梓净从净化设备与净化工程,无尘车间承建商,无尘车间工程,无尘车间建设,无尘车间洁净度测试,无尘车间解决方案,百级无尘车间,千级无尘车间,万级无尘车间,无尘车间标准,无尘车间施工,无尘车间设备,无尘车间设计、无尘车间施工、无尘车间维护,无尘车间亦称净化车间或无尘室洁净室。

“梓净”传递窗售后服务时间要求: 不管是有偿售后服务还是无偿售后服务,客户把设备需要售后的问题反馈到梓净,在我司出方案,客户确认方案后:

1、珠江三角洲、长江三角洲范围内24小时内到达现场解决售后服务问题; 2、其他地区一般48小时内到达现场解决售后服务问题,特殊偏远地区最长96小时内到达现场解决售后服务问题。
